Actividad construcción modelo matriculas

Actividad II

Una escuela de básica secundaria desea sistematizar el proceso interno del manejo de matrículas para lo cual requiere que se le construya una BD que permita almacenar de cada estudiante, el nombre, código, la dirección, el teléfono, el acudiente y el correo electrónico, tenga presente que un acudiente puede representar a varios estudiantes.

También se debe almacenar el nombre del docente que le dicta la materia al estudiante (Código, nombre, teléfono, email  y especialidad) Tenga en cuenta que un docente puede dictar una o varias materias, se debe almacenar un registro de las materias vistas por el estudiante. (Código de la materia y el nombre de la materia) Tenga presente que un estudiante puede ver varias materias.

Se debe realizar lo siguiente:

  1. Darle un nombre a la BD
  2. Tablas que llevaría la BD
  3. Diseñar la estructura de cada tabla donde debe aparecer campo, nombre del campo, tipo, tamaño y descripción.
  4. Diseñar el modelo entidad relación.
  5. Realizar el diagrama relacional.
Solución
  1. Matriculas
  2. Estudiantes (estudiantes, acudiente, estudiante_acudiente,materia, estudiante_materia, profesor, profesor_materia, especialidad, profesor_especialidad).
  3. Estructura (Hacer clic aqui)
  4. Modelo entidad relación (Hacer clic aqui)

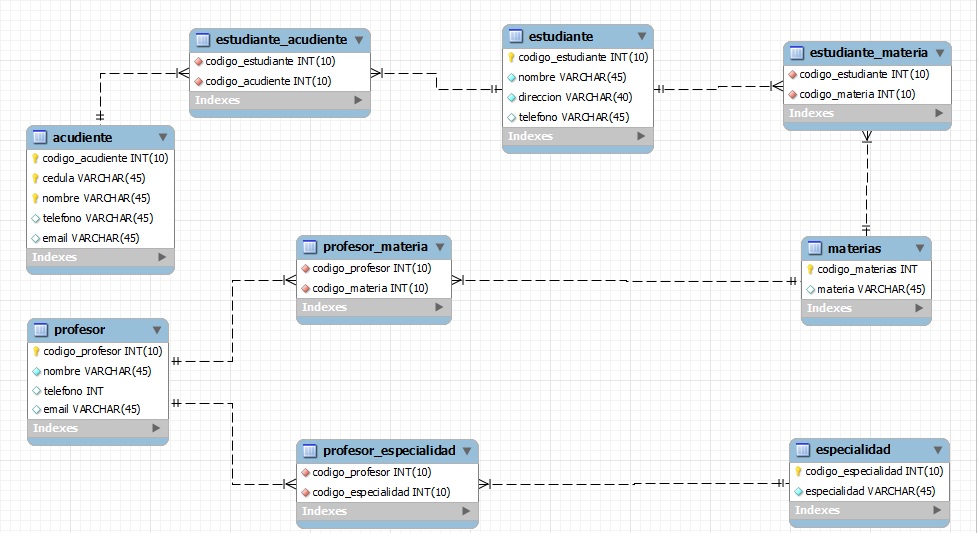

  5. Diagrama relacional (Hacer clic aqui)
